永續挑戰

泵的流體分析和高效化

高效化

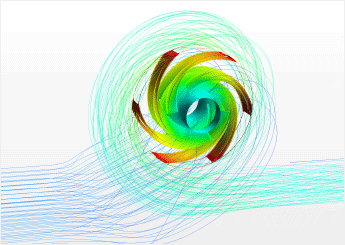

運用流體分析,觀察葉輪的壓力分布和速度分布,分析出葉輪的最佳形狀。再配上適合的泵殼,可以同時實現高流速化和高效化。

泵的小型化

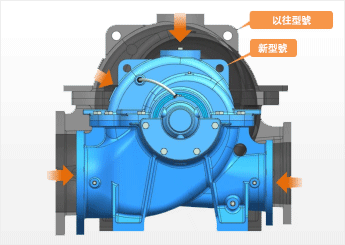

小型化技術(雙吸泵)

運用三次元結構分析來減小厚度,再利用流體分析來確保性能的同時並實現小型化,輕量化。與以往機型相比,泵的重量得到大幅減輕。

液封式真空泵具體形象化

液封式真空泵是轉軸對泵殼偏心,透過驅動葉輪旋轉,在圓柱形泵殼內形成旋轉的液體層和月牙形的氣體層,進行氣體抽吸和壓縮的泵。

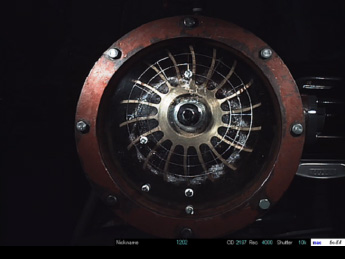

泵內部會形成氣液兩相流的複雜流體,因此使用高速攝影機進行形象化實驗,對流體現象進行了調查。

  • 液封式真空泵的工作原理

  • 液封式真空泵流動具體形像化技術

液封式真空泵的解析技術

在液封式真空泵的數值解析中,使用粒子法解析技術。
粒子法具有再現氣液邊界面的複雜流動等優點,因此是適合液封式真空泵的解析手法。應用粒子法來計算氣體和液體的「密度」、「溫度」、「壓力」,透過低能量損失的優化設計來提高泵性能,實現高可靠性的產品。

  • 水環

    水環

    月牙形狀的氣體(黑)
    與液體(藍)的情形

  • 密度

    密度

    氣體的密度變化

  • 溫度

    溫度

    壓縮氣體的溫度變化

  • 壓力

    壓力

    氣體和液體的壓力變化
